عیب‌یابی نمایشگرهای LED؛ راهنمای گام‌به‌گام رفع خرابی‌ها

عیب‌یابی نمایشگرهای LED یک فرآیند مهندسی و زنجیره‌ای است که باید بر اساس حذف گام‌به‌گام احتمالات انجام شود؛ چرا که ۹۰ درصد ایرادات رایج تصویر به سه بخش کلیدی پاور، کابل‌های دیتا و بردهای کنترل محدود می‌شوند. در مواجهه با قطعی کامل یا خطوط درهم‌ریخته، ابتدا خروجی ولتاژ منبع تغذیه را روی ۵ ولت دقیق بسنجید، سلامت کابل‌های فلت و پورت‌های هاب را چک کنید و وضعیت چراغ‌های وضعیت کارت‌های سندر و رسیور را زیر نظر بگیرید. اگر مشکل از چیپ درایور یا پورت‌های ارتباطی ماژول‌ها باشد، تعمیر قطعه روی میز کار بسیار به‌صرفه‌تر از تعویض کلی خواهد بود.

با این روش، شما هزینه‌های سربار نگهداری را به حداقل می‌رسانید؛ به طوری که هزینه رفع عیب معمولاً بسته به سطح آسیب، از حدود ۳۵ هزار تومان برای تعویض یک آی‌سی درایور ساده شروع می‌شود و برای اصلاح کامل کارت‌های کنترل یا بلوک‌های تغذیه تا مرز ۲.۵ میلیون تومان متغیر خواهد بود.

شناخت ساختار فنی و نحوه عملکرد نمایشگرهای LED

نمایشگر های غول پیکر شهری بر خلاف ظاهر یک پارچه، از کنار هم قرار گرفتن صد ها بلوک کوچک مهندسی شده تشکیل شده اند. هر قطعه در این پازل نوری، نقشی حیاتی در باز تولید رنگ ها و تصاویر دارد. وقتی تصویر روی صفحه نقش می بندد، یک هماهنگی میلی ثانیه ای میان پردازنده مرکزی، کارت های کنترل و برد های الکترونیکی جریان دارد. آشنایی دقیق با ساختار درونی این سیستم، اولین قدم برای نجات پنل ها در روز های خرابی است. اگر ندانید جریان برق و سیگنال دیتا چگونه در رگ های این تجهیزات حرکت می کند، عیب یابی نمایشگرهای LED ناممکن خواهد بود.

معماری ماژولار و چرخه انتقال تصویر در پنل‌ها

قلب تپنده هر نمایشگر، معماری زنجیره ای آن است. جریان داده از رایانه مبدا آغاز می شود، به کارت فرستنده می رسد و از طریق کابل شبکه با سرعت نور به سمت کارت های گیرنده مستقر در کابینت ها هدایت می شود. در ادامه، کارت دریافت سیگنال ها را کد گشایی کرده و توسط کابل های فلت به مدار های مجتمع ماژول می رساند. این چیپ های راه انداز، دیود های نوری ریز را با فرکانسی بسیار بالا روشن و خاموش می کنند تا چشم ما پیوستگی رنگ ها را حس کند. نقص در هر گام کوچک، زنجیره تصویر را در سراسر پنل قطع می کند.

تفاوت‌های ساختاری در پنل‌های داخلی، بیرونی و تابلو روان

محیط نصب، سرنوشت سخت افزار را رقم می زند. پنل های فضای باز پیوسته با تابش مستقیم آفتاب، باران و گرد و غبار دست و پنجه نرم می کنند. به همین علت، پوشش های ضخیم رزین ضد آب و شدت نور خیره کننده دارند. در مقابل، پنل های فضای داخلی از تراکم پیکسلی سرسام آور و روشنایی ملایم تری بهره می برند تا چشم مخاطب در فاصله نزدیک خسته نشود. تابلو روان نیز ساختاری ساده تر، حافظه ای درون برد و اغلب تک رنگ یا چند رنگ دارد. به دلیل شرایط اقلیمی متغیر در فضای باز، ساختار ماژولار و نوع منبع تغذیه در تلویزیون شهری نیازمند آب‌بندی دقیق‌تر و سنجش مداوم پایداری ولتاژ است.

نقش ولتاژ دقیق در سلامت برد و پیکسل‌ها

برق رسانی در این تجهیزات شوخی بردار نیست. منبع های تغذیه سوئیچینگ ولتاژ متناوب شهری را به جریانی پایدار با ولتاژ پنج ولت تبدیل می کنند. کوچک ترین نوسان، حتی در حد نیم ولت، می تواند تعادل کل سامانه را به هم بریزد. افت ولتاژ زمینه ساز کدر شدن رنگ ها و خطای کارکرد در آی سی ها می شود. از سوی دیگر، جهش ناگهانی ولتاژ به معنای سوختن بی بازگشت دیود ها و آب شدن مدارهای ظریف است. تقسیم بار استاندارد در سیم کشی برق، ضامن بقای بی قید و شرط چیپ ها در شبانه روز خواهد بود.

تماس فوری با اَبنر

آدرس: سعادت آباد بالاتر از میدان کاج نبش پورزند ساختمان میلاد کاج واحد ۳۰۷

بررسی هزینه‌های تعمیر در مقایسه با تعویض تجهیزات

مدیریت هوشمندانه هزینه‌ها در نگهداری نمایشگرهای شهری و صنعتی، تفاوت میان سودآوری و ضرر عملیاتی را رقم می‌زند. هر خرابی ناگهانی، تصمیمی حساس را پیش روی مالکان و مجریان فنی می‌گذارد: آیا احیای قطعه آسیب‌دیده با اصول اقتصادی همخوانی دارد یا خرید سخت‌افزار مدرن تصمیمی هوشمندانه‌تر است؟ برای عبور از این دو راهی، باید هزینه خرید قطعات یدکی، دستمزد عیب‌یابی و پایداری عملکرد دستگاه را در یک ترازوی دقیق قرار داد. شناخت این معادلات مالی، مانع از هدررفت بودجه در چرخه‌های فرسایشی و بی‌حاصل تعمیر می‌شود.

برآورد قیمت قطعات مصرفی از پاور سوئیچینگ تا کارت کنترل

تخمین هزینه‌های تعمیرات با شناسایی قطعات پرمصرف آغاز می‌شود. در رأس این فهرست، منبع‌های تغذیه ۵ ولت قرار دارند که به دلیل فعالیت مداوم، استهلاک بالایی داشته اما تعویض آن‌ها عموماً با هزینه‌ای مناسب انجام می‌گیرد. در نقطه مقابل، کارت‌های فرستنده و گیرنده هوشمند به دلیل پیچیدگی پردازش داده، بار مالی سنگین‌تری به همراه دارند. ماژول‌های ال‌ای‌دی نیز وابسته به نوع تراشه، گام پیکسلی و شدت نور، بازه قیمتی متغیری دارند. جدول زیر تصویر شفاف‌تری از سهم هر قطعه در هزینه‌ها ترسیم می‌کند:

مرز باریک میان توجیه اقتصادی تعمیر یا خرید نمایشگر جدید

قانون نانوشته مهندسی می‌گوید هرگاه مجموع هزینه‌های احیای یک پنل از نیمی از ارزش نمونه روز بازار فراتر برود، بازسازی آن توجیه منطقی ندارد. هنگامی که یک نمایشگر پیوسته دچار سوختگی ماژول‌ها و افت فراگیر روشنایی دیودها می‌شود، هزینه رفع خرابی‌ها به سرعت انباشته خواهد شد. علاوه بر هزینه‌های مستقیم، مصرف برق بالاتر مدل‌های قدیمی و کیفیت بصری ناامیدکننده آن‌ها نیز از دلایل مهم عبور از تعمیر است. تست ولتاژ و تعویض چیپ‌های درایور سوخته بدون تجهیزات استاندارد هیتر می‌تواند به مدار چاپی صدمه بزند؛ از این رو متخصصان فنی شرکت ابنر بررسی سطح برد را در اولویت قرار می‌دهند.

چالش‌های پنهان تهیه قطعات سازگار برای بردهای قدیمی

تعمیر بردهای نسل گذشته همیشه با یک مانع بزرگ روبرو است: نایاب شدن قطعات هماهنگ. با سرعت بالای تحول در ساخت آی‌سی‌های پردازشی، تولیدکنندگان به سرعت خط تولید قطعات قدیمی را متوقف می‌کنند. استفاده از کارت‌های کنترل جدیدتر در کنار بردهای قدیمی نیز چالش عدم همخوانی سیستم‌عامل و ناسازگاری چیپ‌ها را به دنبال دارد. از سوی دیگر، حتی در صورت یافتن ماژول‌های قدیمی، اختلاف در دمای رنگ و شدت نور دیودها، نمایی دوگانه و ناخوشایند در صفحه ایجاد می‌کند. تطبیق این ناهماهنگی‌ها نیازمند زمان و کالیبراسیون‌های بسیار دشوار است.

بیشتر بخوانید:راهنمای انتخاب هوشمندانه بین ماژول P3 و P4

شایع‌ترین نشانه‌های خرابی و انواع مشکلات تصویر

صفحه نمایش مانند آینه ای تمام عیار، سلامت باطنی قطعات را منعکس می کند. هیچ ایرادی بدون اخطار قبلی رخ نمی دهد و هر نوع دگرگونی در قاب تصویر، پیام روشنی از یک نقص سخت افزاری یا نرم افزاری دارد. گاهی یک پرش کوچک در گوشه تصویر یا افت شفافیت در بخشی از صفحه، خبر از حادثه ای پر هزینه در آینده نزدیک می دهد. برای حفظ سرمایه گذاری انجام شده، باید چشمی تیزبین برای خواندن این زبان تصویری داشته باشید. واکنش سریع به هشدار های بصری، جلوی خسارت های دومینو وار را در تابلو های غول آسا می گیرد.

“LED screen repair involves diagnosing and fixing problems with LED modules, driver ICs, power supplies, receiving cards, cables, PCBs, or control systems. In many cases, replacing a damaged module, cable, power supply, or receiving card is faster and more reliable than component-level repair.”

ترجمه فارسی:

«تعمیر نمایشگر LED شامل عیب‌یابی و رفع نقص در ماژول‌های LED، آی‌سی‌های درایور، منابع تغذیه، کارت‌های گیرنده، کابل‌ها، بردهای مدار چاپی و سیستم‌های کنترل است. در بسیاری از موارد، تعویض ماژول، کابل، پاور یا کارت رسیورِ آسیب‌دیده، نسبت به تعمیرات پیچیده در سطح قطعه، سریع‌تر و مطمئن‌تر خواهد بود.»

منبع: UNIT LED

خاموشی کامل، تک‌ماژول و قطعی‌های منطقه‌ای

خاموشی ناگهانی، دلهره آور ترین صحنه برای هر اپراتور است. اگر تمام صفحه سیاه شود، بی درنگ باید کلید اصلی برق، کابل تغذیه ورودی یا خروجی کارت ارسال را بررسی کنید. اما تاریکی یک بلوک مربع شکل، روایتی دیگر دارد و معمولا از قطعی فیش برق پنج ولت یا خرابی کابل فلت همان نقطه نشات می گیرد. وقتی یک ردیف افقی یا ستون عمودی از کار می افتد، بی تردید کارت دریافت آن بخش ارتباط خود را با زنجیره دیتا از دست داده است. بررسی مسیر های آبشاری کابل شبکه، گره کور این خاموشی ها را به سرعت باز می کند.

نویز، پرپر زدن و خطوط نامتقارن افقی و عمودی

لرزش مداوم تصویر و پیدایش خطوط راه راه، آرامش بصری بیننده را تار و مار می کند. این لکه های خطی اغلب ناشی از نیم سوز شدن خازن های پاور یا ورود نویز فرکانسی به خطوط دیتا هستند. کابل شبکه نامرغوب یا عبور دادن سیم تصویر از کنار کابل های برق فشار قوی، سیگنال ها را به آشوب می کشد. گاهی نیز ترک خوردن قلع پایه های چیپ درایور، ارتباط ستون های ال ای دی را به شکل خطوط روشن یا تیره بی دلیل قطع و وصل می کند. تمیز کاری اتصالات فلت و بررسی ارتینگ، چاره ابتدایی این معضل است.

ناهماهنگی رنگ‌ها و پیدایش لکه‌های سیاه در صفحه

وقتی رنگ سفید روی صفحه تمایل به سرخی، سبزی یا زردی پیدا می کند، زنگ خطر فرسودگی به صدا در آمده است. افت تدریجی جریان خروجی پاور ها در بلوک های مختلف، تعادل رنگی را بر هم می زند و وصله هایی نا هماهنگ پدید می آورد. از طرفی، پدیدار شدن لکه های سیاه کوچک حاصل مرگ پیکسل های مجاور هم به علت ضربه فیزیکی یا ورود آب است. این لکه های تاریک مانند حفره هایی در تصویر خودنمایی می کنند. کالیبراسیون نرم افزاری و جایگزینی دیود های سوخته با هویه هوای گرم، شفافیت روز نخست را باز می گرداند.

راهنمای گام‌به‌گام عیب‌یابی نمایشگرهای LED

بیشتر بخوانید:نحوه محاسبه آمپر و تعداد پاور تابلو روان

آموزش مرحله‌به‌مرحله رفع نقص‌های سخت‌افزاری و نرم‌افزاری

بازگرداندن یک صفحه نمایش خاموش به چرخه کار، نیازمند تلفیق مهارت فنی و دقت نرم افزاری است. پس از ردیابی نقص، نوبت به جراحی دقیق مدار ها و باز نشانی داده ها می رسد. رفع عیب اگر بر اساس اصول مهندسی انجام نشود، آسیب را به سایر بلوک های سالم سرایت می دهد. از تعویض محتاطانه قطعات نیم سوز گرفته تا اصلاح فایل های پیکربندی، همگی باید در فضایی امن و با ابزار استاندارد صورت گیرند. در صورتی که بررسی کابل‌های شبکه و اندازه‌گیری ولتاژ خروجی مشکل قطعی تصویر را حل نکرد، می‌توانید از طریق بخش تماس با ما جهت اعزام کارشناس یا دریافت راهنمایی فوری اقدام کنید.

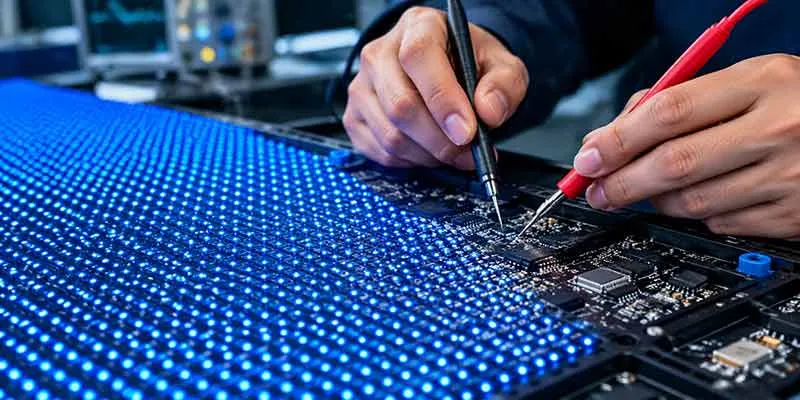

راهکار تعویض ماژول معیوب، چیپ درایور و پیکسل‌های سوخته

جایگزینی قطعات معیوب با قطع کامل جریان برق آغاز می شود. برای خارج کردن ماژول، پیچ ها یا قفل های مغناطیسی را باز کرده و کابل های فلت و پاور را با احتیاط جدا کنید. اگر ایراد از سوختگی آی سی درایور باشد، با استفاده از هیتر هوای گرم و خمیر فلکسی، چیپ آسیب دیده را بردارید و قطعه جدید را دقیق لحیم کنید. جهت ترمیم تک پیکسل های خاموش نیز دیود نو با پنس آنتی استاتیک جای گذاری می شود. دقت در هم راستایی قطب های مثبت و منفی دیود ها، رمز پایداری نور پس از پایان تعمیرات سخت افزاری خواهد بود.

تنظیم مجدد نرم‌افزارهای مدیریت تصویر و بازنشانی رزولوشن

اختلالات نرم افزاری اغلب با به هم ریختگی هندسه تصویر یا عدم شناسایی کارت ها خودنمایی می کنند. ابتدا نرم افزار هایی نظیر نووا استار یا ال ای دی استودیو را باز کرده و ارتباط درگاه شبکه را بسنجید. بارگذاری مجدد فایل کانفیگ اصلی ماژول، ناهماهنگی در فرکانس جاروب و لرزش ها را بلافاصله برطرف می سازد. گام بعدی، تطبیق دقیق ابعاد پیکسلی خروجی کارت گرافیک با رزولوشن واقعی پنل است. تنظیم دقیق خروجی کارت فرستنده در چیدمان ماژول‌های داخل سالن اهمیت بالایی دارد، زیرا کوچک‌ترین ناهمگونی رنگ یا پرش فریم در یک ویدئو وال با وضوح بالا بلافاصله به چشم می‌آید.

ایمن‌سازی اتصالات در برابر حرارت بالا، رطوبت و نوسانات محیطی

پایداری تجهیزات در محیط های خشن، در گرو عایق بندی و مهار گرما است. قاب های پشت کابینت ها باید با واشر های آب بندی و چسب سیلیکون در برابر نفوذ باران محافظت شوند. گرد و غبار با جذب رطوبت، اتصالی های ویرانگر پدید می آورد؛ بنابراین شستشوی برد ها با اسپری خشک و نصب فیلتر هوا حیاتی است. مسیر تهویه را با فن های دور بالا باز نگه دارید تا چیپ ها در دمای بهینه کار کنند. در پایان، استفاده از استابلایزر و اتصال بی نقص چاه ارت، ضربه ناشی از رعد و برق و شوک های شبکه را به صفر می رساند.
