نحوه محاسبه آمپر و تعداد پاور تابلو روان + فرمول دقیق

برای محاسبه آمپر و تعداد پاور تابلو روان، فرمول کارگاهی ساده‌ای وجود دارد: هر ماژول تک رنگ قرمز P10 در بیشترین حالت درخشندگی حدود ۲.۷ آمپر جریان مصرف می‌کند. از آنجا که نباید منابع تغذیه سوئیچینگ ۵ ولت ۴۰ آمپر را تا مرز نهایی زیر بار برد، قاعده طلایی متخصصان اعمال ضریب اطمینان ۷۰ تا ۸۰ درصدی است؛ یعنی روی حدود ۳۰ آمپر خروجی پایدار هر پاور حساب باز می‌کنیم. با این حساب، هر منبع تغذیه استاندارد توان راه‌اندازی ۸ تا ۹ بلوک ماژول پی‌ده را بدون افت ولتاژ یا سوختن زودهنگام قطعات دارد. رعایت نکردن این توازن و بهره‌گیری از کابل‌های نازک، پدیده‌هایی مثل پرپر زدن نور یا افت روشنایی ماژول‌های انتهایی را به دنبال دارد.

در بازار سال جاری، بهای هر عدد پاور مرغوب و استاندارد ۵ ولت ۴۰ آمپر بسته به برند، سطح کیفی هیت‌سینک و گارانتی، تقریباً در بازه ۴۵۰ تا ۷۵۰ هزار تومان در نوسان است که با برآورد درست تعداد ماژول‌ها، می‌توان هزینه کل پروژه را پیش از اجرا به دقت مدیریت کرد.

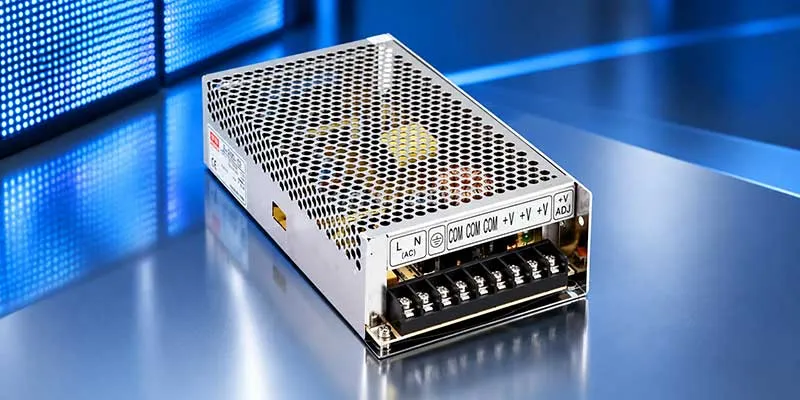

نقش حیاتی منبع تغذیه پنج ولت در تابلو ال ای دی

قلب تپنده هر نمایشگر دیجیتالی، تامین کننده انرژی پایدار آن است. قطعات الکترونیکی داخلی برای نمایش تصاویر و متن‌ها به جریانی پایدار و استاندارد نیاز دارند. اگر این انرژی به درستی مدیریت نشود، کل سیستم دچار اختلال خواهد شد. انتخاب درست تجهیزات برق‌رسانی، تضمین‌کننده عملکرد روان و بی‌نقص تابلو در طول شبانه‌روز است. استفاده از پاورهای بدون نام باعث تحمیل هزینه‌های سنگین تعمیرات می‌شود؛ از این رو کارشناسان فنی شرکت ابنر همواره پیشنهاد می‌کنند از منابع تغذیه با پوسته آلومینیومی و راندمان بالای ۸۵ درصد استفاده شود.

تفاوت عملکرد ولتاژ مستقیم با برق شهری

برق شهری دارای نوسانات و ولتاژی بالاست که به طور مستقیم برای قطعات حساس نمایشگر قابل استفاده نیست. منابع تغذیه وظیفه دارند این جریان متناوب را به ولتاژ مستقیم و ایمن تبدیل کنند. این تغییر وضعیت، انرژی لازم را بدون آسیب رساندن به بارهای الکترونیکی تامین می‌کند و زمینه اجرای پایدار تصاویر را به وجود می‌آورد.

دلایل خرابی زودهنگام و سوختن قطعات نمایشگر

بسیاری از اوقات، بی‌توجهی به ظرفیت واقعی تجهیزات الکتریکی باعث صدمه دیدن قطعات می‌شود. داغ شدن بیش از حد مدارها، نوسانات ناگهانی شبکه و کیفیت پایین قطعات، عمر مفید سیستم را به شدت کاهش می‌دهند. شناخت این عوامل و پیشگیری از آن‌ها، مانع از تحمیل هزینه‌های سنگین تعمیر و تعویض قطعات در آینده نزدیک می‌شود.

تماس فوری با اَبنر

آدرس: سعادت آباد بالاتر از میدان کاج نبش پورزند ساختمان میلاد کاج واحد ۳۰۷

اثر ابعاد و تراکم ماژول ها بر هزینه نهایی منبع تغذیه

ابعاد تابلو و تراکم پیکسل‌ها مستقیماً تعداد ماژول و در نتیجه جریان مصرفی کل را تعیین می‌کنند؛ هرچه نمایشگر بزرگ‌تر یا تراکم آن بالاتر باشد، آمپر بیشتری مصرف شده و نیاز به پاورهای باکیفیت‌تر و بیشتری خواهد بود که هزینه تمام‌شده بخش تغذیه را تغییر می‌دهد. چنانچه ابعاد تابلو یا شرایط آمپر مصرفی پروژه شما از ابعاد استاندارد فراتر است، می‌توانید جهت دریافت نقشه کابل‌کشی و مشاوره دقیق فنی با کارشناسان ما از طریق صفحه ارتباط با شرکت در تماس باشید.

اصول محاسبه آمپر و تعداد پاور تابلو روان

برای داشتن یک نمایشگر باکیفیت و بدون افت نور، باید بدانیم دستگاه چقدر جریان الکتریکی مصرف می‌کند. این فرآیند بر اساس تعداد ال‌ ای ‌دی ‌ها و مشخصات فنی ماژول‌ها انجام می‌شود. در نظر گرفتن این محاسبات پیش از مونتاژ نهایی، جلوی بسیاری از خطاهای اجرایی را می‌گیرد و بازدهی کل سیستم را به شکل چشمگیری بالا می‌برد.

“LED display power supply usually is 5V 40A. Single color 8-module with 1 40A power supply, double-color 6-module with 1 power supply.”

ترجمه فارسی:

«منبع تغذیه تابلو روان معمولاً ۵ ولت ۴۰ آمپر است. برای ماژول تک‌رنگ، ۸ ماژول به یک منبع تغذیه ۴۰ آمپر و برای ماژول دورنگ، ۶ ماژول به یک پاور متصل می‌شود.»

منبع: Fine Pixel LED

فرمول مصرف جریان بر اساس تعداد ال ای دی و نرخ اسکن

اساس محاسبه علمی آمپر یک ماژول، بررسی رفتار دیودها در لحظه روشن بودن است. در ساختار تابلو روان، دیودهای ال ای دی به شکل پیوسته روشن نیستند؛ بلکه به کمک آی سی های درایور و به شیوه اسکن ماتریسی در کسری از ثانیه روشن و خاموش می شوند. بنابراین، جریان مصرفی واقعی یک ماژول حاصل ضرب تعداد کل دیودها در جریان مجاز هر دیود (معمولاً حدود ۲۰ میلی آمپر یا ۰.۰۲ آمپر) تقسیم بر نرخ اسکن آن ماژول است. اضافه کردن جریان پایه آی سی ها نیز رقم دقیق نهایی را مشخص می کند.

$$I_{total} = \left( \frac{N \times I_{LED}}{S} \right) + I_{IC}$$

در این رابطه:

• I​: جریان مصرفی کل ماژول بر حسب آمپر (A)
• N: تعداد کل ال ای دی های ماژول (مثلاً برای ماژول تک رنگ P10 برابر با ۳۲×۱۶=۵۱۲ عدد)
• ILED​: جریان استاندارد هر چیپ ال ای دی (معمولاً ۰.۰۲ A)
• S: ضریب مخرج نرخ اسکن ماژول (مثلاً در اسکن ۱/۴ برابر با ۴ و در اسکن ۱/۸ برابر با ۸)
• IICI_{IC}IIC​: جریان مصرفی آی سی های راه‌انداز و مدار چاپی (بین ۰.۱۵ تا ۰.۲ A)

تفاوت جریان مصرفی ماژول تک رنگ با تمام رنگی

ماژول‌های تک رنگ به دلیل ساختار ساده‌تر، انرژی کمتری نسبت به نمونه‌های تمام رنگی مصرف می‌کنند. در مقابل، نمایشگرهای تمام رنگی یا همان تلویزیون‌های شهری به دلیل پردازش طیف‌های مختلف نوری، جریان بسیار بیشتری می‌کشند. آگاهی از این تفاوت‌ها به طراحان کمک می‌کند تا تعداد منابع تغذیه را متناسب با نوع کاربری انتخاب کنند. دقت داشته باشید که این شیوه محاسبه برای تابلوهای تک‌رنگ و دورنگ است؛ اما اگر پروژه شما از نوع ماژول‌های تمام‌رنگ و پروژه‌های نمایشگر بزرگ باشد، محاسبه آمپراژ و استانداردهای تغذیه تلویزیون های بسیار بزرگ شهری به دلیل مصرف بالای سه چیپ همزمان کاملاً متفاوت خواهد بود.

فرمول محاسبه آمپر و تعداد پاور تابلو روان برای انواع ماژول

هر نوع ماژول روشنایی، رفتار الکتریکی خاص خود را دارد و به همین دلیل، روش محاسبه جریان برای آن‌ها متفاوت است. تسلط بر فرمول‌های تخصصی و کاربردی به شما اجازه می‌دهد تا برای هر پروژه، تجهیزات متناسب و بهینه‌ای را در نظر بگیرید. این دقت نظر، هماهنگی کامل بین بخش تولید نور و بخش تغذیه را به ارمغان می‌آورد.

محاسبه دقیق آمپر ماژول تک رنگ قرمز پی ده

ماژول‌های تک رنگ قرمز مدل پی ده از پرکاربردترین قطعات در بازار هستند. بر اساس داده‌های فنی استاندارد و دیتاشیت سازندگان معتبر، هر ماژول پی ده در بالاترین میزان روشنایی حدود ۲.۷ آمپر جریان مصرف می‌کند. با در نظر گرفتن این عدد در محاسبات، تعداد دقیق پاورهای مورد نیاز برای کل ابعاد تابلو به دست می‌آید.

پیکسل‌ها در جریان نامی هر ال‌دی‌دی ضرب و بر ضریب اسکن تقسیم می‌شود. افزودن جریان آی‌سی‌های درایور، عدد عملیاتی نهایی را مشخص می‌کند.

$$I_{P10} = \left( \frac{N_{P10} \times I_{LED}}{S_{scan}} \right) + I_{IC}$$

در این فرمول:

• N​: تعداد کل ال ای دی ها (۵۱۲ عدد)
• ILED​: جریان هر دیود (۰.۰۲ A)
• S​: ضریب اسکن (۴ برای اسکن ۱/۴)
• IIC​: جریان آی‌سی‌های درایور (۰.۱۵ A)

روش تخمین جریان در ماژول های تمام رنگی تلویزیون شهری

ماژول‌های تمام رنگی به دلیل استفاده از سه رنگ اصلی برای تولید تصاویر متنوع، فرمول محاسبه پیچیده‌تری دارند. برای تخمین درست جریان در این مدل‌ها، باید پیکسل‌ها، شدت نور در روز و راندمان کاری را در نظر بگیرید. این محاسبه دقیق از افت ولتاژ در صفحات بزرگ جلوگیری می‌کند و کیفیتی پایدار را به نمایش می‌گذارد.

بیشتر بخوانید:خرید تابلو روان LED | قیمت مستقیم

استاندارد طلایی تعیین ظرفیت منبع تغذیه با ضریب اطمینان

در کارگاه‌های ساخت نمایشگر، همیشه یک ضریب اطمینان ایمنی برای کارکرد بلندمدت پاورها لحاظ می‌شود. استفاده از تمام ظرفیت اسمی یک منبع تغذیه، عمر آن را به شدت کاهش می‌دهد. رعایت استانداردهای مهندسی و در نظر گرفتن افت راندمان در دماهای بالا، کلید اصلی ساخت یک تابلوی بادوام و کم‌استهلاک است.

فرمول تعیین تعداد پاور پنج ولت چهل آمپر در کارگاه

برای تعیین تعداد پاورهای پنج ولت چهل آمپر مورد نیاز، کل جریان مصرفی ماژول‌ها را تقسیم بر جریان واقعی خروجی پاور با اعمال ضریب اطمینان می‌کنیم. به عنوان یک قاعده تجربی کارگاهی، به ازای هر ۸ الی ۹ ماژول تک رنگ پی ده، یک پاور ۴۰ آمپر در نظر می‌گیریم تا دستگاه در بالاترین راندمان و بدون فشار کار کند.

تفاوت توان اسمی مندرج روی بدنه با خروجی واقعی قطعه

توان درج شده روی بدنه بسیاری از منابع تغذیه، عدد ایده‌آل آزمایشگاهی است و با خروجی واقعی در شرایط کاری تفاوت دارد. عوامل محیطی مانند گرما و کارکرد مداوم، بازدهی قطعه را کاهش می‌دهند. توجه به این اختلاف و خرید پاورهای باکیفیت، تضمین می‌کند که سیستم در عمل دچار افت ولتاژ یا خاموشی ناگهانی نشود.

اصول سیم کشی اصولی و پیشگیری از افت ولتاژ در تابلو

سیم کشی در سیستم های ولتاژ پایین شوخی بردار نیست؛ جریان در ولتاژ پنج ولت بسیار بالاست و کوچک ترین اهمال، به افت ولتاژ شدید و کدر شدن تصویر در انتهای مدار می انجامد. توزیع متقارن برق از هر ترمینال خروجی پاور به دسته های مجزای ماژول، مسیر افت جریان را می بندد. اتصال مستقیم و موازی استاندارد، ثبات نور یکدستی در تمام سطح کار رقم می زند و برد کنترلر را از آسیب نوسان های ناخواسته دور نگه می دارد. در فضاهای سرپوشیده و نمایشگرهای حساس با تراکم پیکسلی بسیار ریز (مانند P1.۵ و P2)، کوچک‌ترین ریپل ولتاژ خروجی پاور باعث ایجاد خطوط نویز می‌شود؛ حساسیتی که مشابه استانداردهای سخت‌گیرانه منبع تغذیه در پنل‌های ویدئو وال سالن‌های مانیتورینگ است.

حداکثر تعداد مجاز موازی سازی سیم های برق ماژول

بستن قطاری و زنجیره ای کابل های تغذیه پشت سر هم، تله رایج آماتورها در مونتاژ است. مقاومت ذاتی مس در کابل های فابریک ماژول ها اجازه نمی دهد بیش از دو ماژول را روی یک رشته سیم موازی کنید. با عبور آمپر ماژول سوم از این سیم های نازک، افت ولتاژ رخ داده و پلاستیک سوکت ها در اثر حرارت ذوب می شود. شیوه اصولی این است که از ترمینال منبع تغذیه، برای هر دو عدد ماژول تک رنگ یک سیم زوج مجزا بکشید تا جریان بدون افت و خطر اتصالی تقسیم شود.

انتخاب کابل مناسب برای مهار حرارت بالای هفتاد درجه

فضای بسته کابینت فلزی در چله تابستان به راحتی به دمای بالای هفتاد درجه سانتی گراد می رسد. کابل های آلومینیومی با روکش پی وی سی معمولی در این شرایط خشک و شکننده می شوند و خطر آتش سوزی ایجاد می کنند. انتخاب کابل تمام مس افشان با سطح مقطع حداقل دو و نیم میلی متر مربع با عایق نسوز سیلیکونی یا پلی اتیلن مرغوب، مقاومت خط را در این گرمای طاقت فرسا حفظ می کند. مهار حرارت بالا تنها با مس باخلوص و ضخامت محاسبه شده ممکن است تا برق رسانی بی لکنت بماند.

بیشتر بخوانید:صفر تا صد قطعات تابلو روان

روش های عیب یابی سریع و مراقبت اصولی از سیستم برق

عیب‌یابی سریع و اصولی سیستم برق تابلو روان، مانع از تحمیل هزینه‌های سنگین تعویض ماژول و سوختن پاور بر اثر نوسان، اتصالی یا گرمای بیش‌ازحد کابینت می‌شود. با بررسی ولتاژ در بار کامل، وارسی منظم سیم‌کشی و حفظ تهویه مداوم، می‌توان عمر مفید منبع تغذیه و تابلو را تا چند برابر افزایش داد.

سوالات متداول

نظرات مشتریان

⭐⭐⭐⭐⭐ — مسعود گودرزی | مدیر اجرایی مجتمع اداری

تابلو روان ورودی مجتمع ما دچار افت ولتاژ شدید بود و مدام خاموش می‌شد. تیم فنی شرکت ابنر با محاسبه دقیق تعداد پاورها و تعویض کابل‌کشی، مشکل رو به صورت ریشه‌ای حل کردن. کارشون واقعاً حرفه‌ای و اصولی بود.

⭐⭐⭐⭐⭐ — بهرام مرادی | رئیس هیئت مدیره مجتمع تجاری

برای ساخت تابلوهای تبلیغاتی طبقات از خدمات ابنر استفاده کردیم. برآورد تعداد منابع تغذیه با دقت بالایی انجام شد و تابلوها زیر فشار کار مداوم هیچ‌گونه افت نوری ندارند. از تعهد و نظم تیمشون سپاسگزارم.

⭐⭐⭐⭐⭐ — مهندس کیوان صبوری | مدیر پروژه برج مسکونی

محاسبه آمپر مصرفی ماژول‌های پی‌ده تابلو روان سردر مجتمع توسط کارشناسان ابنر انجام شد. راهنمایی‌های فنی و کیفیت اجرای کار فراتر از انتظار بود و پایداری شبکه برق تابلو در بالاترین حد ممکن قرار گرفت.

⭐⭐⭐⭐⭐ — علی سینا مصطفوی | مسئول تأسیسات مجتمع تجاری

پیش از این به خاطر استفاده از پاورهای نامناسب، ماژول‌های تابلو مرتب می‌سوختند. شرکت ابنر با بازطراحی سیستم تغذیه و استفاده از تعداد پاور استاندارد، هم هزینه‌هامون رو کاهش داد و هم پایداری سیستم رو تضمین کرد.

⭐⭐⭐⭐⭐ — نوید فرهمند | مدیر روابط عمومی مرکز خرید

طراحی و اجرای تابلو روان محوطه رو به شرکت ابنر سپردیم. محاسبات دقیق جریان الکتریکی و کیفیت تجهیزات مصرفی نشان‌دهنده تسلط کامل تیم فنی آن‌ها بر استانداردهای نورپردازی صنعتی است. پیشنهاد می‌کنم حتماً با آن‌ها همکاری کنید.
